Multe defectiuni ale laptopului sunt puse pe seama placii de baza, printre care si lipsa imaginii pe display. In acest caz, de vina poate fi si defectarea copului video, adica dezlipirea lui de pe placa de baza, lucru care poate fi remediat cu un cost mult mai mic decat schimbarea placii de baza, cum se recomanda de obicei! E drept ca operatiunea este destul de complicata, necesita consum mult de timp si pregatire profesionala a celui care rezolva defectiunea, ca sa nu mai vorbim despre dotarea tehnica de varf pe are trebuie sa o aiba Service-ul cu pricina.

Repararea unui cip video de laptop se face printr-o operatiune care se numeste BGA Rework (Reballing), mai comun spus re-lipirea cipului video. Acesta este de tip BGA (Ball Grind Area), adica este lipit pe placa de baza prin intermediul unei “arii” de sfere de cositor. Defectiunea este cauzata de supraincalzirea placii de baza si a cipului video, datorita unui defect de proiectare sau a unei raciri ineficiente, ceea ce duce la separarea uneia sau mai multor “bilute” de cipul insusi sau de placa pe care este lipit. Reparatia consista in executarea a cinci etape principale, daca este facuta de o firma care se respecta, in care lucreaza profesionisti si in care respecta standardul de calitate ISO 9001 .

• Scoaterea placii de baza, pentru a nu supune celelalte componente la temperaturi ridicate.
• Desprinderea cipului video de pe placa. Aceasta se poate face in doua moduri:
  • Reflow placa video – incalzirea cipului pana la punctul de topire a bilelor de cositor, urmata de o racire a acestuia;

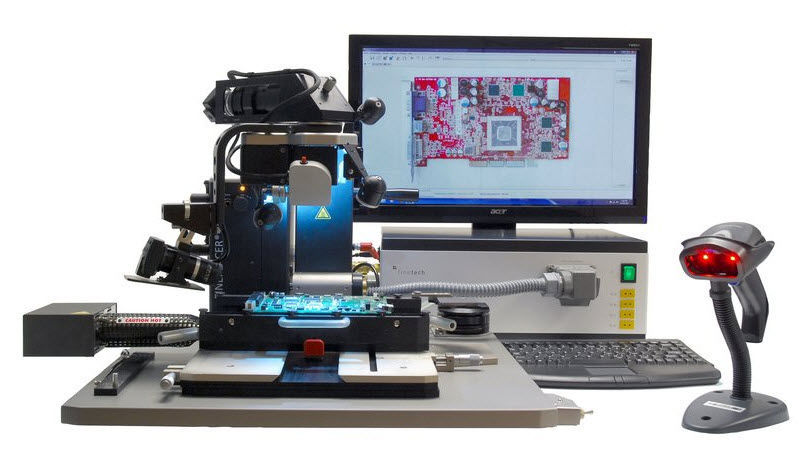

  • Reballing – scoaterea cipului de pe placa de baza, utilizand o statie de lucru cu infrarosu, cu un grafic de temperatura controlat, conform cu specificatiile furnizate de producator pentru aceasta operatie si cu standardele de calitate ROHS
• Curatarea bilutelor de pe placa de baza si de pe cip, utilizand aceeasi statie de lucru profesionala, cu Dark Infrared.
• Refacerea bilelor de cositor apoi lipirea lor pe cip.
• Reatasarea cipului la placa de baza, utilizand aceeasi tehnica de la Reflow concomitent cu alinierea optica a cipului pe placa de baza.

Avand in vedere ca aceasta reparatie nu este una simpla si nici ieftina, operatiile de mai sus implicand costuri de ordinul a 100 €, este necesar sa ne asiguram ca se ofera o garantie suficienta pentru manopera si, in acelasi timp, sa ne interesam cine suporta costurile de transport si inlocuirea eventualelor piese care se pot defecta in urma unei manopere necorespunzatoare, in interiorul termenului de garantie.
